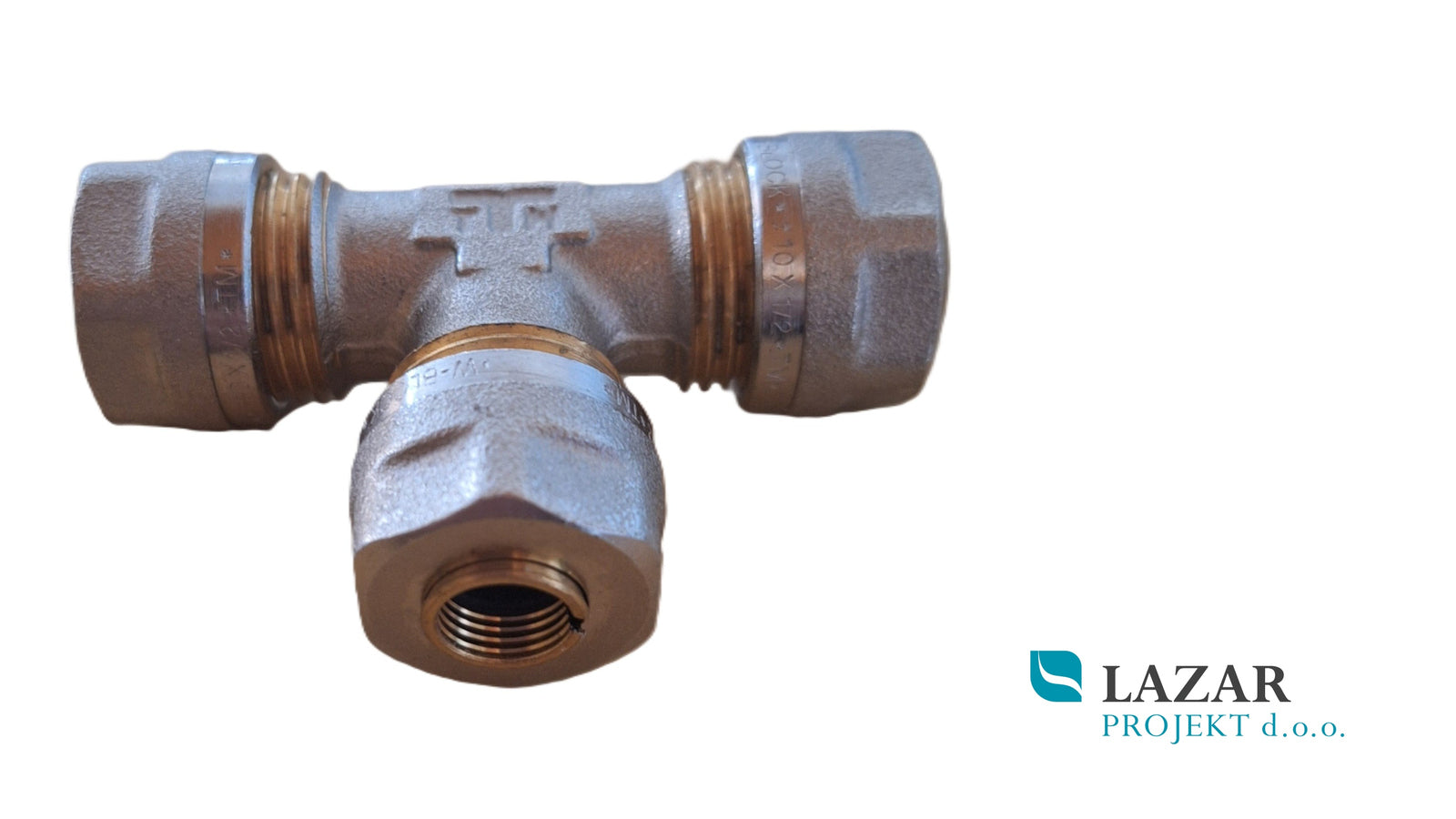

Tiemme 1107CZC kromirani kompresijski T-kos 10 × 10 × 10 mm za bakrene cevi – 1130073
Tiemme 1107CZC 10 × 10 × 10 mm je kromirani kompresijski T-kos, namenjen izdelavi razvejitve med tremi bakrenimi cevmi premera 10 mm.
Fiting je del Tiemmejeve serije 1100CZ. Telo je izdelano iz medenine CW602N, priključki pa uporabljajo medeninaste kompresijske obroče. Kromirana zunanja površina zagotavlja urejen videz, zato je izdelek primeren tudi za vidne cevne napeljave.
Na vseh treh priključkih so nameščene kompresijske matice za bakreno cev Ø 10 mm. Pri montaži se z zategovanjem matice medeninasti obroč stisne okoli cevi in ustvari mehansko pritrjen ter zatesnjen spoj. Spajkanje cevi ni potrebno.
T-kos je primeren za izdelavo odcepov pri ogrevalnih, sanitarnih in drugih združljivih cevnih napeljavah, kjer se uporabljajo bakrene cevi ustreznega premera. Serija Tiemme 1000 in 1100 ima veljavno WRAS-odobritev za uporabo s cevmi iz bakra; proizvajalec oziroma odobritev zahteva montažo skladno z navodili.
Pomembno glede oznake 1/2″
Na maticah je lahko vidna oznaka 10 × 1/2″. Za izbiro tega kompleta je bistvena končna priključna dimenzija:
10 × 10 × 10 mm za tri bakrene cevi Ø 10 mm.
Izdelek nima prostega cevnega priključka 1/2″; vsi trije priključki so pripravljeni za kompresijsko povezavo bakrene cevi premera 10 mm.
Glavne prednosti
- priklop treh bakrenih cevi Ø 10 mm;
- izdelava razvejitve v obliki črke T;
- kompresijska montaža brez spajkanja;
- tri priložene kompresijske matice;
- medeninasti kompresijski obroči;
- telo iz medenine CW602N;
- kromirana površinska obdelava;
- primeren za vidne cevne instalacije;
- originalni izdelek Tiemme.
Tehnični podatki
Proizvajalec: Tiemme
Artikel: 1107CZC
Kataloška številka: 1130073
Vrsta izdelka: kompresijski T-kos
Priključne dimenzije: 10 × 10 × 10 mm
Primerno za cev: bakrena cev
Zunanji premer cevi: 10 mm
Število priključkov: 3
Material telesa: medenina CW602N
Material kompresijskih obročev: medenina
Površinska obdelava: kromirana
Način spajanja: kompresijski spoj
Montaža brez spajkanja: da
Uradna in aktualna dokumentacija za artikel 1130073 potrjuje izvedbo 1107CZC, kromirano površino in priključne dimenzije Ø 10–10–10 mm.
Navodilo za montažo
Bakreno cev odrežite pravokotno ter odstranite notranje in zunanje ostre robove. Cev mora biti čista, okrogla in brez globokih poškodb.
Matico in kompresijski obroč pravilno namestite na cev, nato cev potisnite do konca v telo fitinga. Matico najprej privijte ročno, nato jo zategnite z ustreznim ključem. Med zategovanjem telo T-kosa držite z drugim ključem.
Po montaži opravite tlačni preizkus. Matice ne zategujte čezmerno, saj lahko poškodujete kompresijski obroč ali deformirate cev. Pri mehko žarjenih bakrenih ceveh preverite, ali je skladno z navodili sistema potrebna podporna puša.
