Oventrop 1351062 MSM-Block kotlovski varnostni sklop DN 25, Rp 1, 3 bar

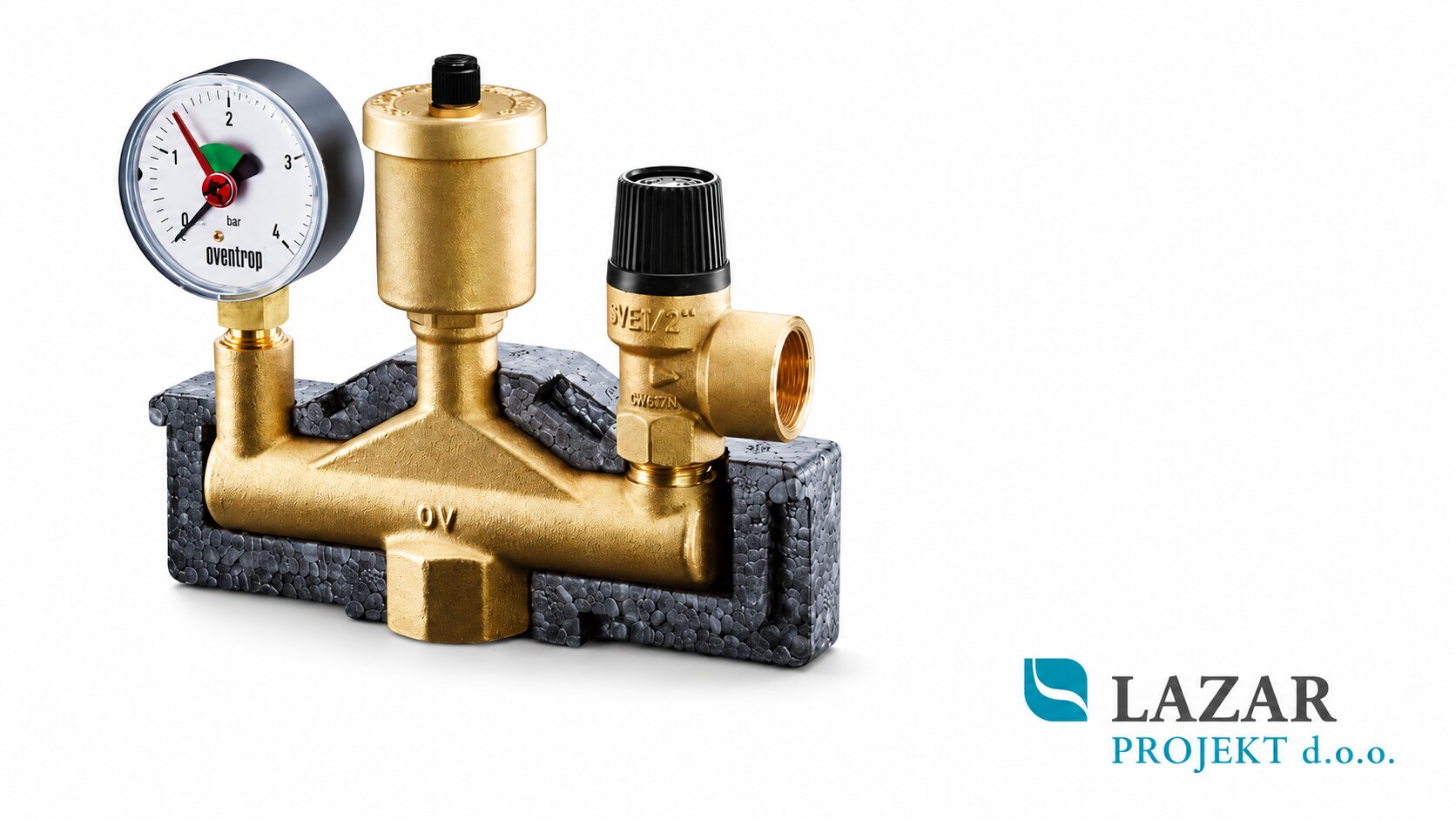

Oventrop 1351062 MSM-Block je kotlovski varnostni sklop DN 25 za zaprte ogrevalne sisteme po DIN EN 12828, primeren za sisteme z močjo do 50 kW. Namenjen je vgradnji pri kotlih oziroma generatorjih tople vode, kjer združuje varnostni ventil, manometer in hitri odzračevalnik v enem kompaktnem sklopu.
Sklop je izdelan iz medenine in dobavljen s toplotno izolacijo. Vključuje ogrevalni manometer s priključkom G 3/8 in številčnico Ø 63 mm, hitri odzračevalnik ter membranski varnostni ventil z nastavljenim tlakom 3,0 bar. Manometer in hitri odzračevalnik sta opremljena s samodejnima zapornima elementoma, ki omogočata njuno odstranitev brez praznjenja celotnega sistema.
Glavni priključek sklopa je notranji navoj Rp 1. Dodatni priključni navoj Rp 1/2 je opremljen s samotesnilnim PTFE-obročem.
Slika je simbolična in ne prikazuje nujno dejanskega stanja dobavljenega artikla. Izdelki lahko izhajajo iz različnih proizvodnih serij, zato so mogoča manjša odstopanja v videzu, barvnem odtenku, označbah ali izvedbi posameznih podrobnosti. Ta odstopanja ne vplivajo na osnovni namen in tehnično delovanje izdelka.
Artikel Oventrop 1351062 ni več v rednem programu proizvajalca. Primeren je predvsem kot servisni ali nadomestni artikel za obstoječe instalacije. Pred naročilom preverite priključke, dimenzije, tlak varnostnega ventila in skladnost z obstoječim ogrevalnim sistemom.
Tehnični podatki
Proizvajalec: Oventrop
Artikel: 1351062
Model: MSM-Block
Tip izdelka: kotlovski varnostni sklop
Nazivna velikost: DN 25
Glavni priključek: Rp 1, notranji valjasti navoj
Dodatni priključni navoj: Rp 1/2, s samotesnilnim PTFE-obročem
Varnostni ventil: membranski varnostni ventil, 3,0 bar
Manometer: G 3/8, Ø 63 mm, s samodejnim zapornim elementom
Odzračevalnik: hitri odzračevalnik s samodejnim zapornim elementom
Material ohišja: medenina
Toplotna izolacija: vključena
Uporaba: zaprti ogrevalni sistemi po DIN EN 12828
Največja moč sistema: do 50 kW
Mere izdelka: 190 × 155 × 60 mm
Teža izdelka: 0,98 kg
Status: artikel ni več v rednem programu proizvajalca
