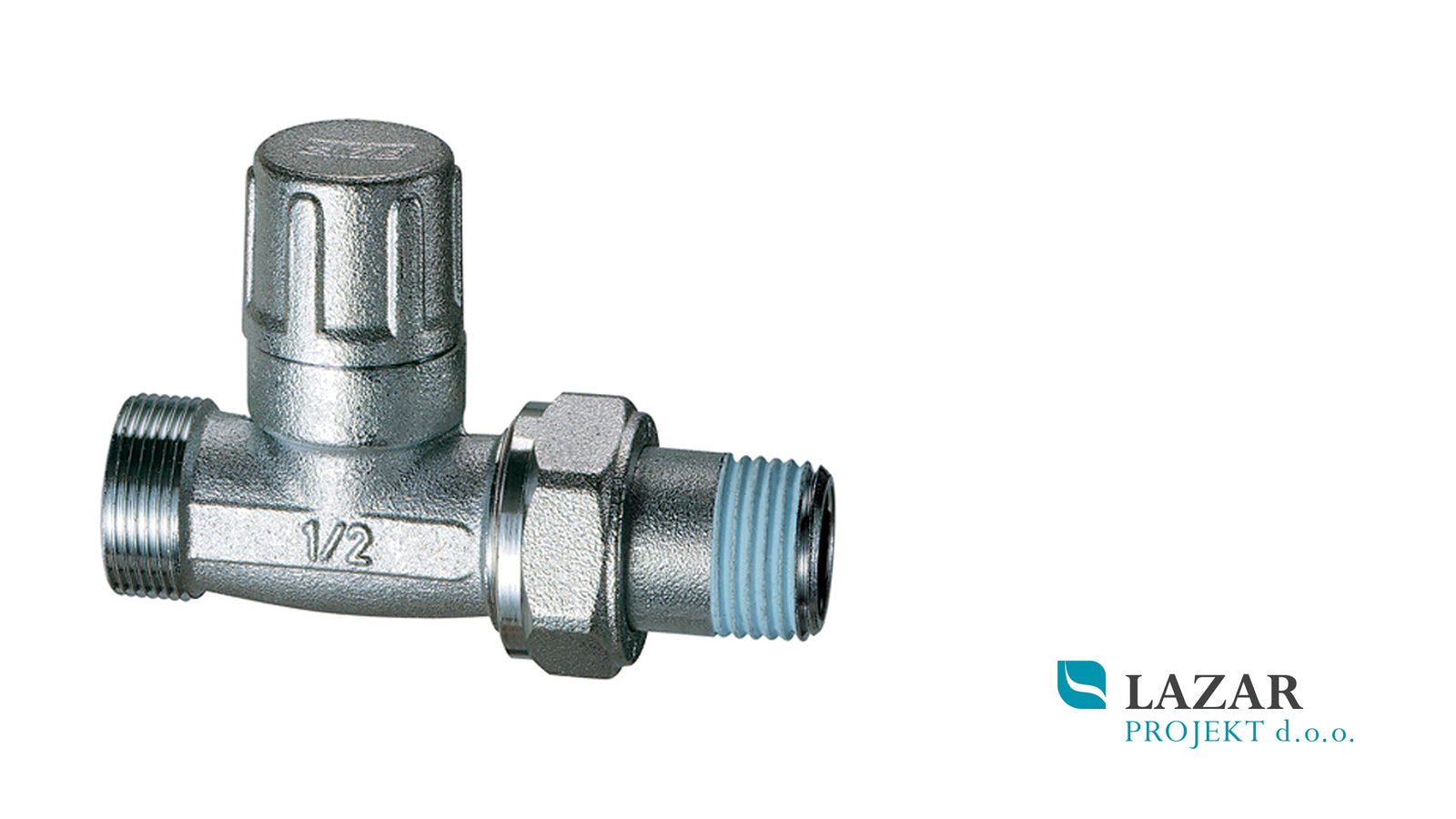

FAR 1300 ravni radiatorski zaporni ventil za večslojno, bakreno ali PE-cev
FAR 1300 je ravno kromirano radiatorsko zapiralo oziroma zaporni in regulacijski ventil, ki se praviloma namesti na povratni priključek radiatorja. Omogoča popolno zapiranje pretoka ogrevalnega medija ter nastavitev pretoka za hidravlično uravnoteženje posameznega radiatorja.
FAR 1300 je izdelan v ravni izvedbi, pri kateri sta priključek radiatorja in priključek cevi postavljena v isti osi. Na voljo je v velikostih R 3/8 (DN 10) in R 1/2 (DN 15).
Na cevni strani ima ventil zamenljivi priključek FAR 24 × 19. Nanj se namesti ustrezna spojka glede na material, zunanji premer in debelino stene cevi. Uporabiti ga je mogoče z ustreznimi spojkami za:
- večslojne cevi;
- bakrene cevi;
- plastične oziroma PE-cevi.
Radiatorski priključek ima zunanji konični navoj R in je tovarniško predtesnjen s tesnilnim nanosom Loctite® Dri-Seal® 5061. Tesnjenje med radiatorskim priključkom in telesom ventila zagotavlja sedež iz materiala HPF.
Ventil ima medeninasti zaščitni pokrov, dvojno O-ring tesnjenje regulacijskega vretena ter kovinski zaporni element z dodatnim O-ring tesnilom. Kromirana površinska obdelava zagotavlja urejen videz tudi pri vidnih radiatorskih priključkih.
Ventil je primeren za ogrevalne in klimatske sisteme z vodo ali mešanico vode in glikola. Nazivni tlak znaša 16 bar, najvišja dovoljena delovna temperatura pa 95 °C.
Pomembno glede spojke
Spojka za cev ni sestavni del ventila in jo je treba izbrati glede na vrsto ter dimenzijo cevi.
Za večslojno cev 16 × 2 mm je primerna:
FAR 6055 58190 – spojka za večslojno cev 16 × 2 mm, priključek FAR 24 × 19.
Tehnični podatki
Proizvajalec: FAR
Artikel: 1300
Tip izdelka: ravno radiatorsko zapiralo – zaporni in regulacijski ventil
Izvedba: ravna
Razpoložljivi velikosti: R 3/8 (DN 10) in R 1/2 (DN 15)
Kodi različic: FAR 1300 38 in FAR 1300 12
Radiatorski priključek: zunanji konični navoj R
Priključek na cev: zamenljivi priključek FAR 24 × 19
Primerne cevi: večslojne, bakrene in plastične oziroma PE-cevi
Površinska obdelava: kromirana
Material telesa: medenina CW617N
Zaporni element: medenina CW614N, z O-ring tesnilom
Regulacijski element: medenina CW614N
Zaščitni pokrov: medenina CW617N
Tesnila: EPDM
Tesnjenje vretena: dvojni O-ring
Tesnilni sedež priključka: HPF
Predtesnjenje radiatorskega priključka: Loctite® Dri-Seal® 5061
Nazivni tlak: 16 bar
Najvišja delovna temperatura: 95 °C
Primerni mediji: voda in mešanica vode z glikolom
Prodajna enota: 1 kos
Različice
FAR 1300 38 – R 3/8 (DN 10)
Radiatorski priključek R 3/8 in cevni priključek FAR 24 × 19.
FAR 1300 12 – R 1/2 (DN 15)
Radiatorski priključek R 1/2 in cevni priključek FAR 24 × 19.
