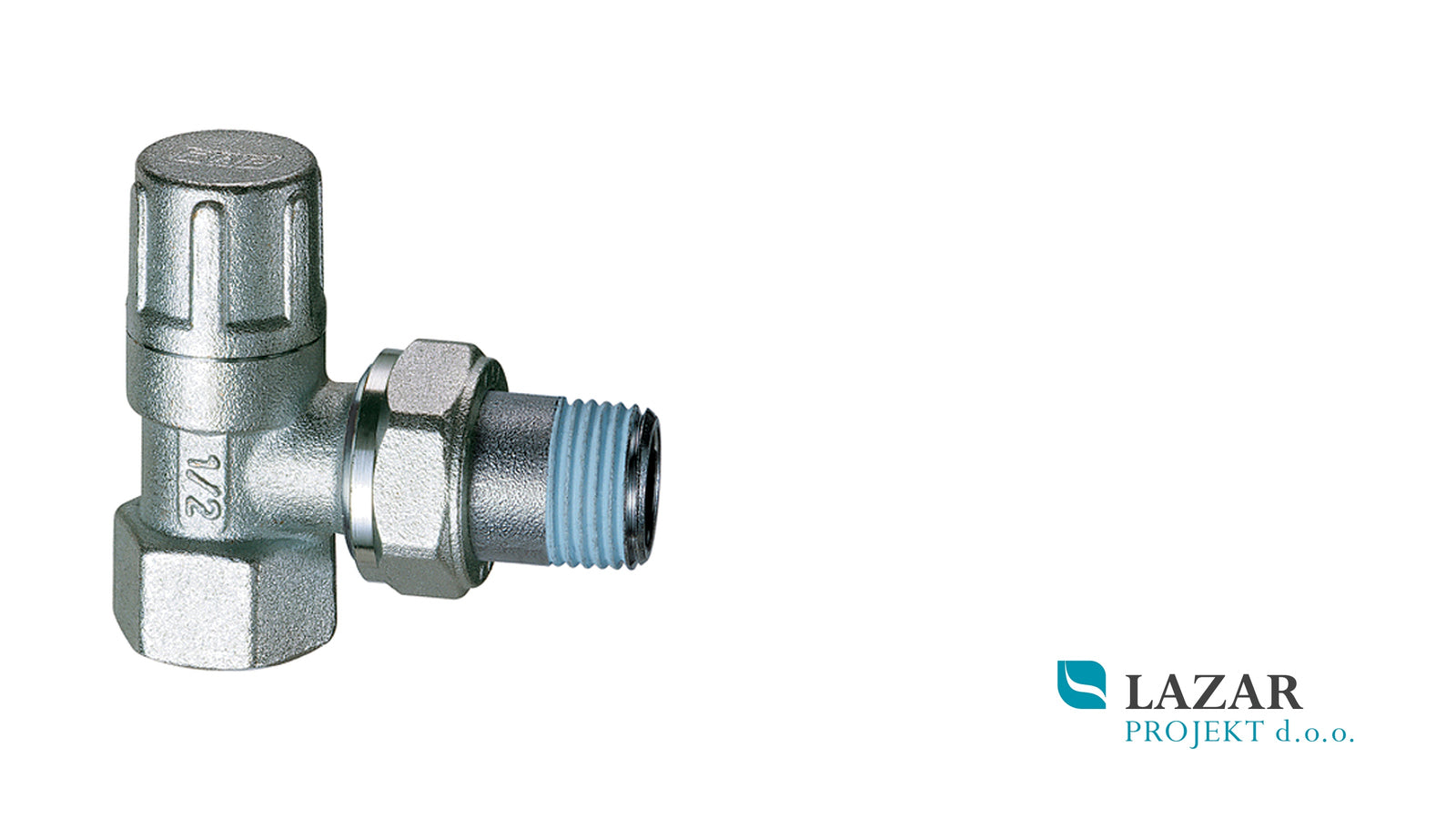

FAR 1200 kotni radiatorski zaporni ventil za jekleno cev
FAR 1200 je kotno kromirano radiatorsko zapiralo oziroma zaporni in regulacijski ventil, ki se praviloma namesti na povratni priključek radiatorja. Omogoča zapiranje pretoka ter njegovo nastavitev za hidravlično uravnoteženje posameznega radiatorja v ogrevalnem sistemu.
Za razliko od artikla FAR 1100, ki ima zamenljiv priključek za spojke za bakrene, plastične ali večslojne cevi, ima FAR 1200 navojni priključek za neposredno povezavo z jekleno cevjo. Izdelan je v kotni izvedbi, zato sta priključek radiatorja in priključek cevi postavljena pod kotom 90°.
Radiatorski priključek ima zunanji konični navoj R, priključek na strani jeklene cevi pa notranji valjasti navoj G. Radiatorski priključek je tovarniško predtesnjen s tesnilnim nanosom Loctite® Dri-Seal® 5061.
Ventil ima medeninasti zaščitni pokrov, regulacijsko vreteno z dvojnim O-ring tesnjenjem ter kovinski zaporni element z dodatnim O-ring tesnilom. Tesnjenje med radiatorskim priključkom in telesom ventila zagotavlja sedež iz materiala HPF.
Ventil je primeren za ogrevalne in klimatske sisteme z vodo ali mešanico vode in glikola. Nazivni tlak znaša 16 bar, najvišji delovni tlak 10 bar, najvišja dovoljena delovna temperatura pa 95 °C.
Glavne lastnosti
- kotna izvedba;
- priključek za jekleno cev;
- zapiranje in regulacija pretoka radiatorja;
- zunanji konični radiatorski priključek R;
- notranji valjasti priključek za cev G;
- kromirana površinska obdelava;
- medeninasti zaščitni pokrov;
- dvojno O-ring tesnjenje vretena;
- kovinski zaporni element z O-ring tesnilom;
- tesnilni sedež HPF;
- predtesnjen priključek Loctite® Dri-Seal® 5061;
- štiri razpoložljive dimenzije.
Tehnični podatki
Proizvajalec: FAR
Artikel: 1200
Tip izdelka: kotno radiatorsko zapiralo – zaporni in regulacijski ventil
Izvedba: kotna
Priključek: za jekleno cev
Razpoložljive dimenzije: 3/8 (DN 10), 1/2 (DN 15), 3/4 (DN 20) in 1 (DN 25)
Kode različic: FAR 1200 38, FAR 1200 12, FAR 1200 34 in FAR 1200 1
Radiatorski priključek: zunanji konični navoj R
Priključek za cev: notranji valjasti navoj G
Površinska obdelava: kromirana
Material telesa: medenina CW617N
Zaporni element: medenina CW614N
Regulacijski element: medenina CW614N
Zaščitni pokrov: medenina CW617N
Tesnila: EPDM
Tesnjenje vretena: dvojni O-ring
Tesnilni sedež priključka: HPF
Predtesnjenje priključka: Loctite® Dri-Seal® 5061
Nazivni tlak: 16 bar
Najvišji delovni tlak: 10 bar
Najvišja delovna temperatura: 95 °C
Primerni mediji: voda ter mešanica vode in glikola
Prodajna enota: 1 kos
Različice izdelka
FAR 1200 38 – 3/8 (DN 10)
Zunanji konični navoj R 3/8 × notranji valjasti navoj G 3/8.
FAR 1200 12 – 1/2 (DN 15)
Zunanji konični navoj R 1/2 × notranji valjasti navoj G 1/2.
FAR 1200 34 – 3/4 (DN 20)
Zunanji konični navoj R 3/4 × notranji valjasti navoj G 3/4.
FAR 1200 1 – 1 (DN 25)
Zunanji konični navoj R 1 × notranji valjasti navoj G 1.
