AZ INTEC cats® CPA priključek z zunanjim navojem za valovito cev
AZ INTEC cats® priključek tipa CPA je namenjen neposredni izdelavi ravno tesnjenega priključka na ustrezni valoviti cevi sistema cats®. Na zunanji strani ima vzporedni cevni navoj G, v notranjosti pa gladko struženo sprejemno odprtino brez navoja.
Priključek je izdelan iz medenine in je na voljo v treh izvedbah. Posamezna izvedba je določena z velikostjo zunanjega navoja, nazivno velikostjo DN in zunanjim premerom pripadajoče valovite cevi.
Razpoložljive izvedbe
- G 3/8 – DN 8: za valovito cev z zunanjim premerom 11,7 mm; oznaka CPA-08-G3/8"A-MS; naročilna številka AZ.14-040-041
- G 1/2 – DN 12: za valovito cev z zunanjim premerom 15,6 mm; oznaka CPA-12-G1/2"A-MS; naročilna številka AZ.14-040-042
- G 3/4 – DN 15: za valovito cev z zunanjim premerom 20,1 mm; oznaka CPA-15-G3/4"A-MS; naročilna številka AZ.14-040-043
Tehnični podatki
- Proizvajalec: AZ INTEC
- Program: cats®
- Tip: CPA
- Izvedba: priključek za valovito cev
- Zunanji priključek: zunanji vzporedni cevni navoj G
- Notranja izvedba: gladko stružena sprejemna odprtina brez navoja
- Način tesnjenja: ravno tesnjenje
- Material: medenina
- Način prodaje: posamezno po izbrani dimenziji
Uporaba
Priključek se uporablja za neposredno priključitev ustrezne valovite cevi AZ INTEC cats® na priključek z notranjim navojem. Ravna tesnilna površina se na koncu valovite cevi izdela z ustreznim orodjem za stiskanje valov.
Pomembno: Pred naročilom preverite velikost zunanjega navoja, nazivno velikost DN in zunanji premer valovite cevi. Mere 11,7 mm, 15,6 mm in 20,1 mm predstavljajo zunanje premere pripadajočih valovitih cevi in ne natančnih premerov notranjih odprtin priključkov.
Primernost izdelka za določeni medij in vrsto napeljave je treba preveriti glede na tehnično dokumentacijo sistema in veljavne zahteve za izvedbo napeljave.

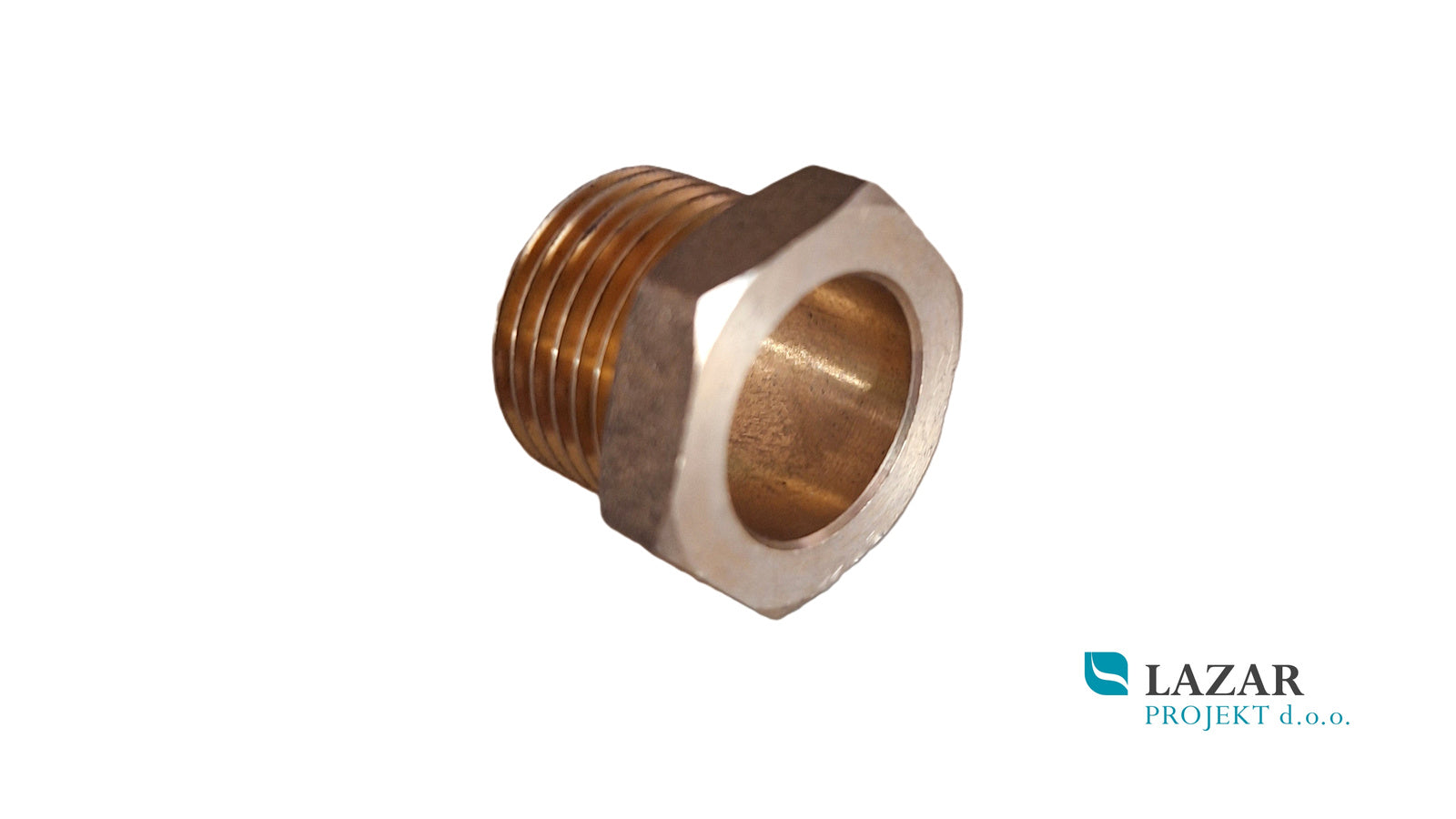

Slika je simbolična in prikazuje eno od razpoložljivih izvedb.
Cena velja za kos.
